  #006 - Branchement de vos périphériques IDE



Creative Commons License Ce tutoriel est sous licence Attribution-NonCommercial 2.0 de Creative Commons qui vous permet de
reproduire, redistribuer, modifier et communiquer ce tutoriel selon les conditions suivantes :
* Vous devez citer le nom de l'auteur et celui du forum.
* Vous n'avez pas le droit d'utiliser ce tuto à des fins commerciales.
* A chaque réutilisation ou distribution, vous devez faire apparaître clairement la présente licence.



Branchement de vos périphériques IDE

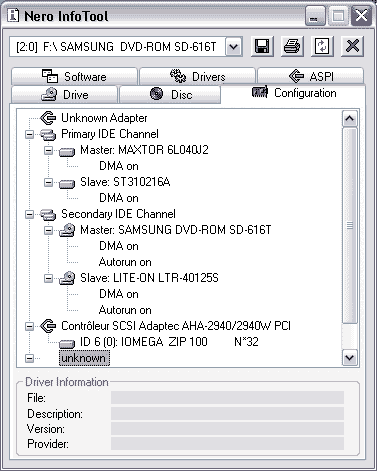

- Lancez Nero Info Tool et notez la configuration affichée :


- Si IDE ne veut dire pour vous, alors arrêtez vous à ce stade et demandez de l'aide.

- Il est conseillé de regrouper les périphériques par type, par débit, par génération.
Votre PC possède au moins 2 port IDE : IDE1 (primary) et IDE2 (secondary).
Chaque port IDE peut accueillir 2 périphériques : maître (master) et esclave (slave).

- Notez au démarrage de votre PC, l'affichage du BIOS vous indiquant le débit de chaque périphérique IDE (UDMA1, UDMA2, ATA33,....).
Attention l'affichage de ces informations est rapide, appuyez sur la touche Pause de votre clavier pour bloquer l'écran.
Certains BIOS constructeur n'affichent pas ces informations par défaut (ou même par du tout). Vous devez alors faire un petit tour dans le BIOS pour permettre cet affichage.
Si le BIOS ne vous dit rien, alors arrêtez vous à ce stade et demandez de l'aide.

- En fonction des données de débit annoncées par le BIOS, évitez de brancher un disque dur UDMA5 avec un lecteur de CD ATA33.
Le disque dur de démarrage système sera toujours sur l'IDE1 en master.
La documentation de votre graveur vous indique généralement des exemples de câblage de celui-ci dans votre PC. Si vous n'avez pas cette doc, demandez là à votre revendeur Evil or Very Mad !
La documentation est sans doute disponible sur le site du constructeur.
De nombreux site traite du montage de périphériques dans un PC. Lancez une recherche avec Google Wink

(les informations ci-dessous sont extraites des documentations Lite-On - veuillez consulter les originaux pour avoir plus de détails)
Configuration du cavalier maître ou esclave
NOTE: Ne pas utiliser deux cavaliers pour régler simultanément le MA (maître) et SL (esclave).


(cliquez sur les images pour agrandir)

Branchement à l’interface IDE primaire/secondaire


-----------------------------------------------------------------------------------
Quelques liens :
- Monter un graveur dans un pc
- Assembler son pc
